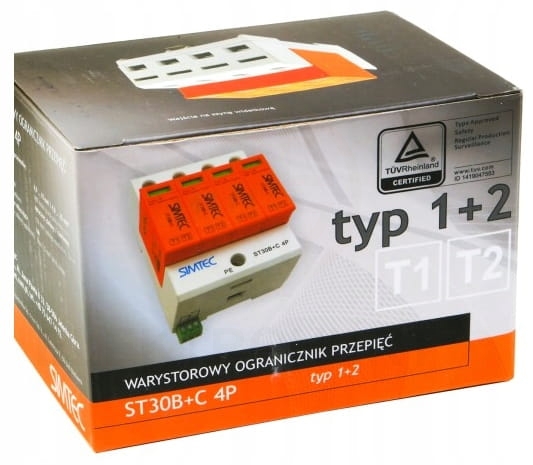

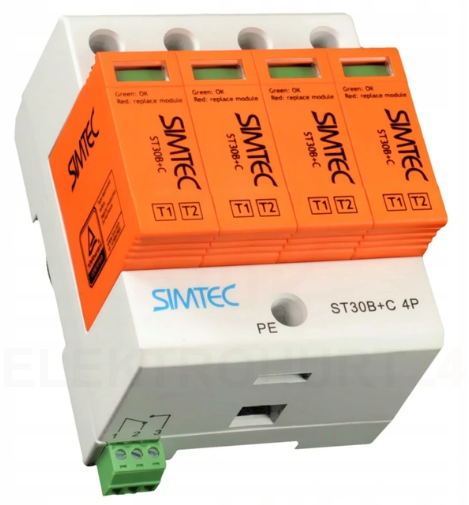

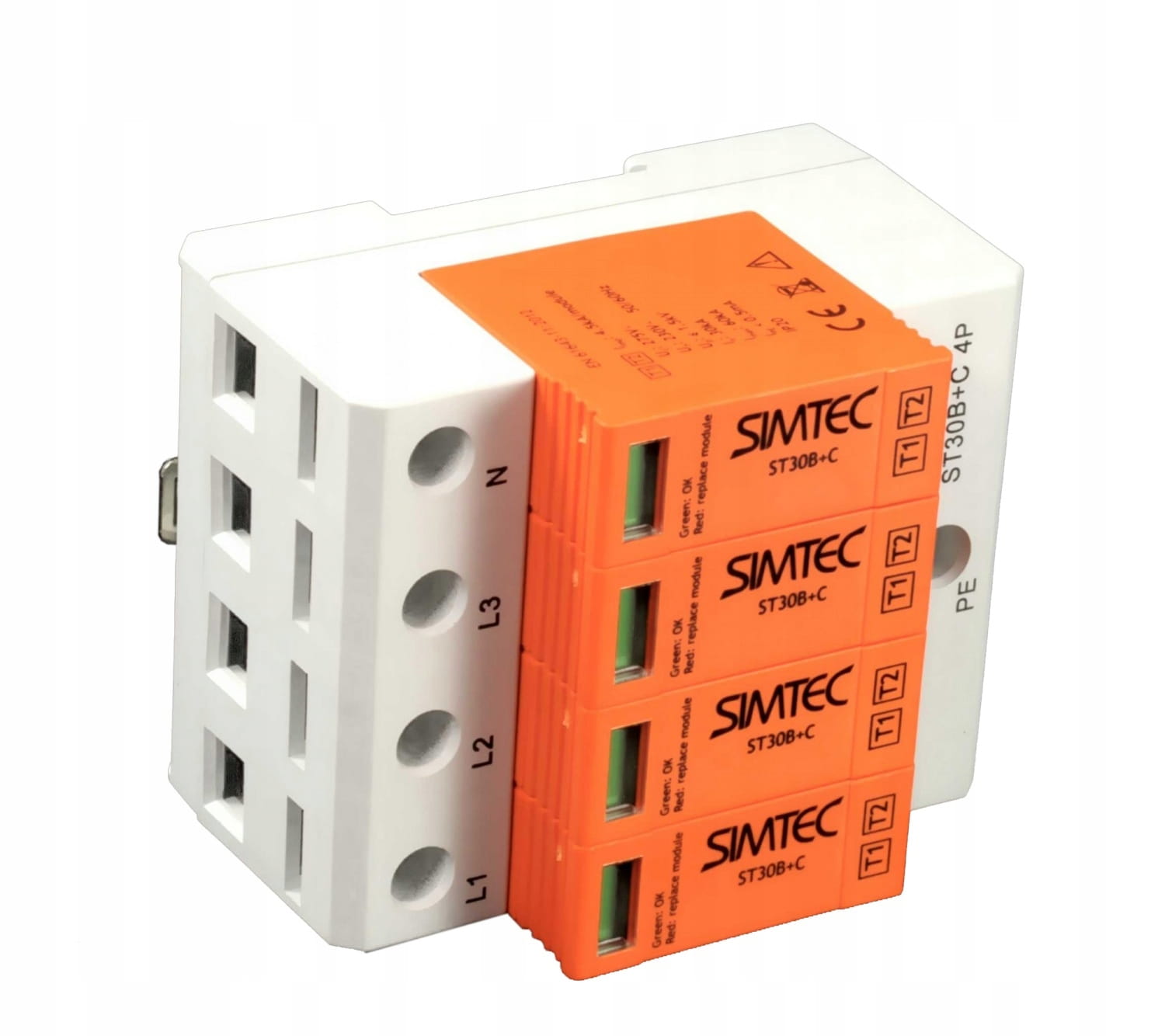

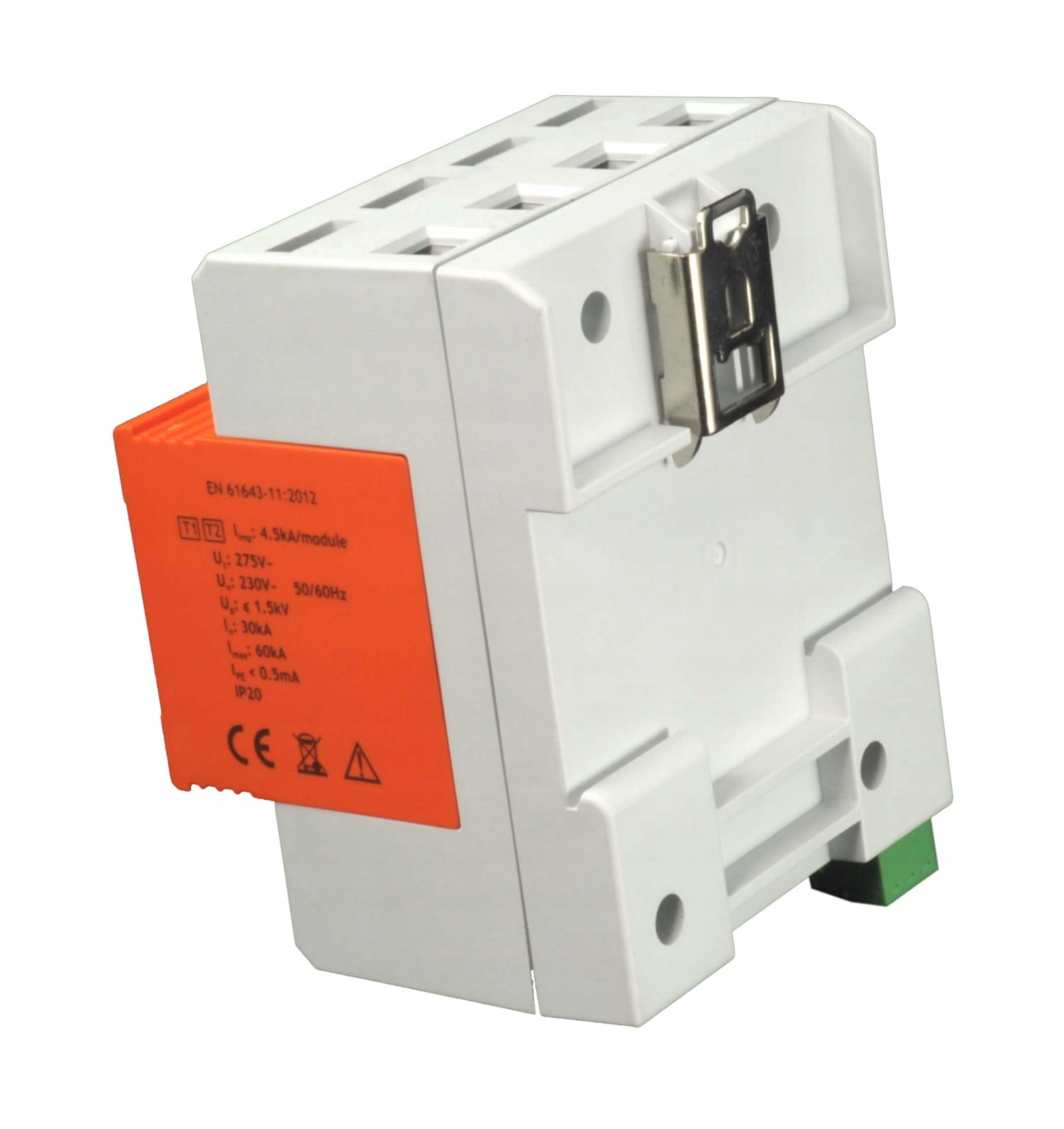

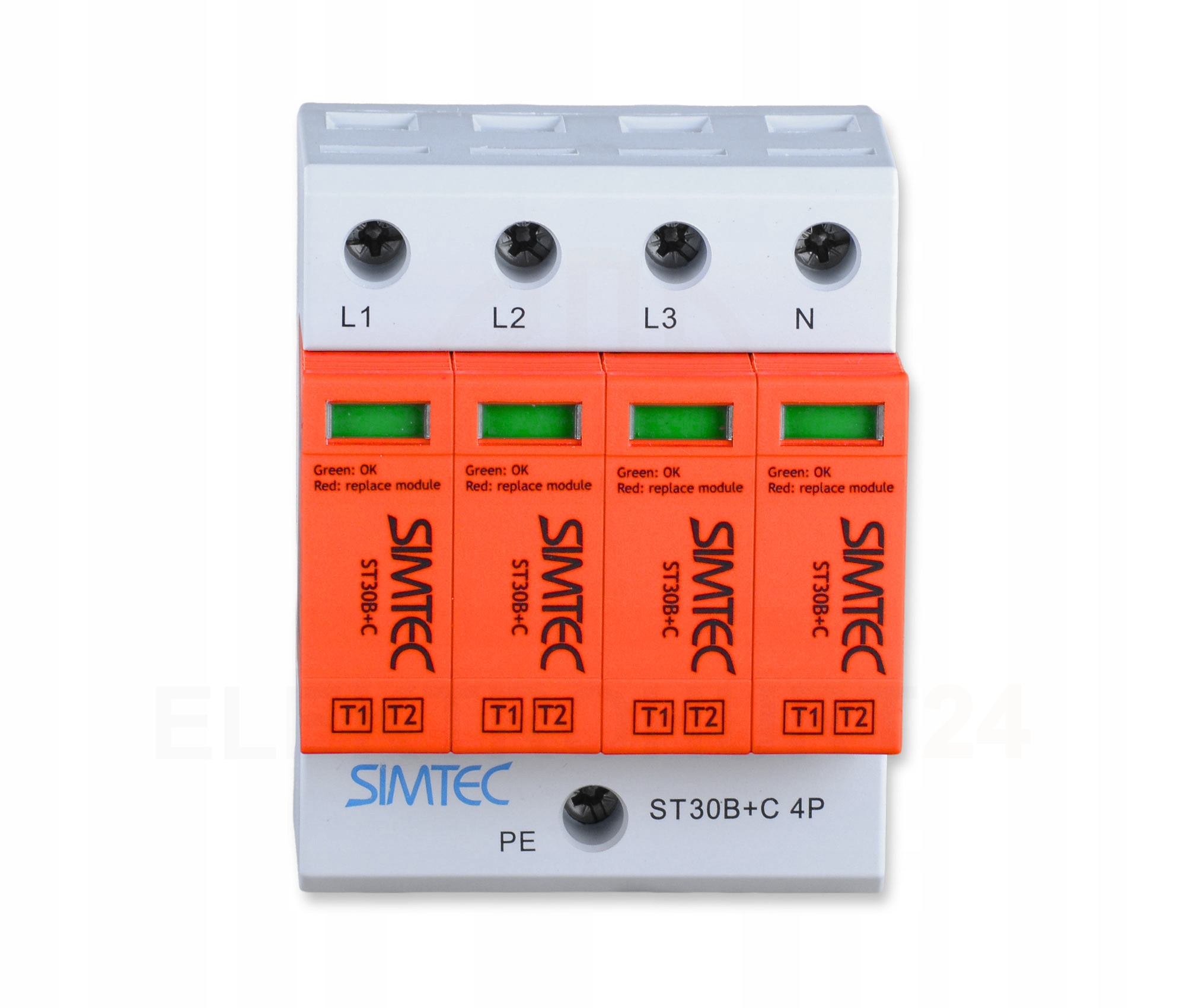

Ogranicznik przepięć B+C 4P 30kA ST30B+C/4 SIMTEC
Opis
Ogranicznik przepięć B+C 4P 30kA ST30B+C/4 SIMTEC
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ograniczniki trójfazowe zajmują cztery moduły w rozdzielnicy elektrycznej. Ochronnik typu „1+2” (dawnej klasy B+C) , zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię w dużej odległości od miejsca zainstalowania ograniczników.

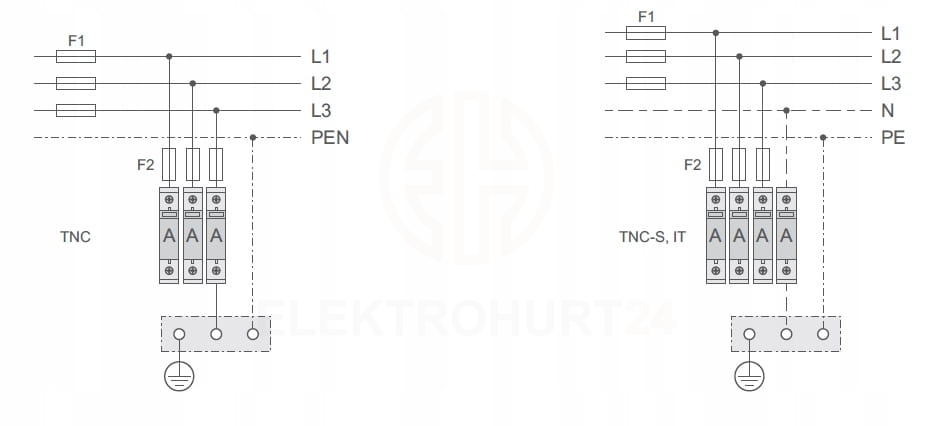

Instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.
Dane techniczne

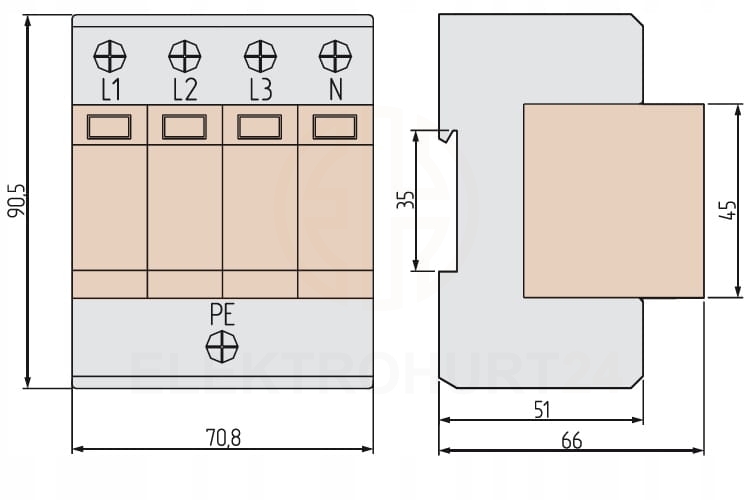

- Szerokość w modułach: 4
- Prąd znamionowy wyładowawczy: 30kA
- Prąd maksymalny wyładowawczy: 60kA
- Napięcie znamionowe: 230V
- Charakterystyka: B+C 1+2
- Napięciowy poziom ochrony: < 1,5kV
- Zakres temperatur pracy: -40 ÷ 85 °C
- Przekrój przewodów: drut 6-35mm2 , linka 4-25mm2
- Sygnalizacja awarii: tak
