Ogranicznik przepięć ochronnik B+C T1T2 1P 6kA BBJ
Opis
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

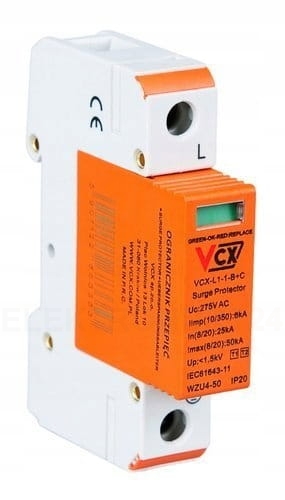

Modułowe ochronniki VCX-L1-B+C 6kA klasy T1T2 Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być się w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.
Stosowanie modułowych ochronników przepięć VCX-L1-B+C 6kA klasy T1T2 nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
Ochronnik posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia (choć jest ono zawsze zalecane). W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 125A gG lub bezpiecznika 40A typ C.
Ogranicznik przepięć klasy B+C 1P 6kA
Dane techniczne:
- Klasa ochrony: T1 T2
- Wykonanie: warystorowe
- Przyłącza max: 35mm2
- Maksymalne napięcie pracy: Uc 275 V AC
- Prąd próbny: In(8/20) 20 kA
- Prąd max: Imax(8/20) 50 kA
- Prąd Impulsowy: Iimp (10/350) 6 kA
- Napięciowy poziom ochrony: Up <1,5 kV
- Temperatura składowania: -30/+70°C
- Temperatura otoczenia pracy: -30/+50°C
- Klasa szczelności: IP 20
