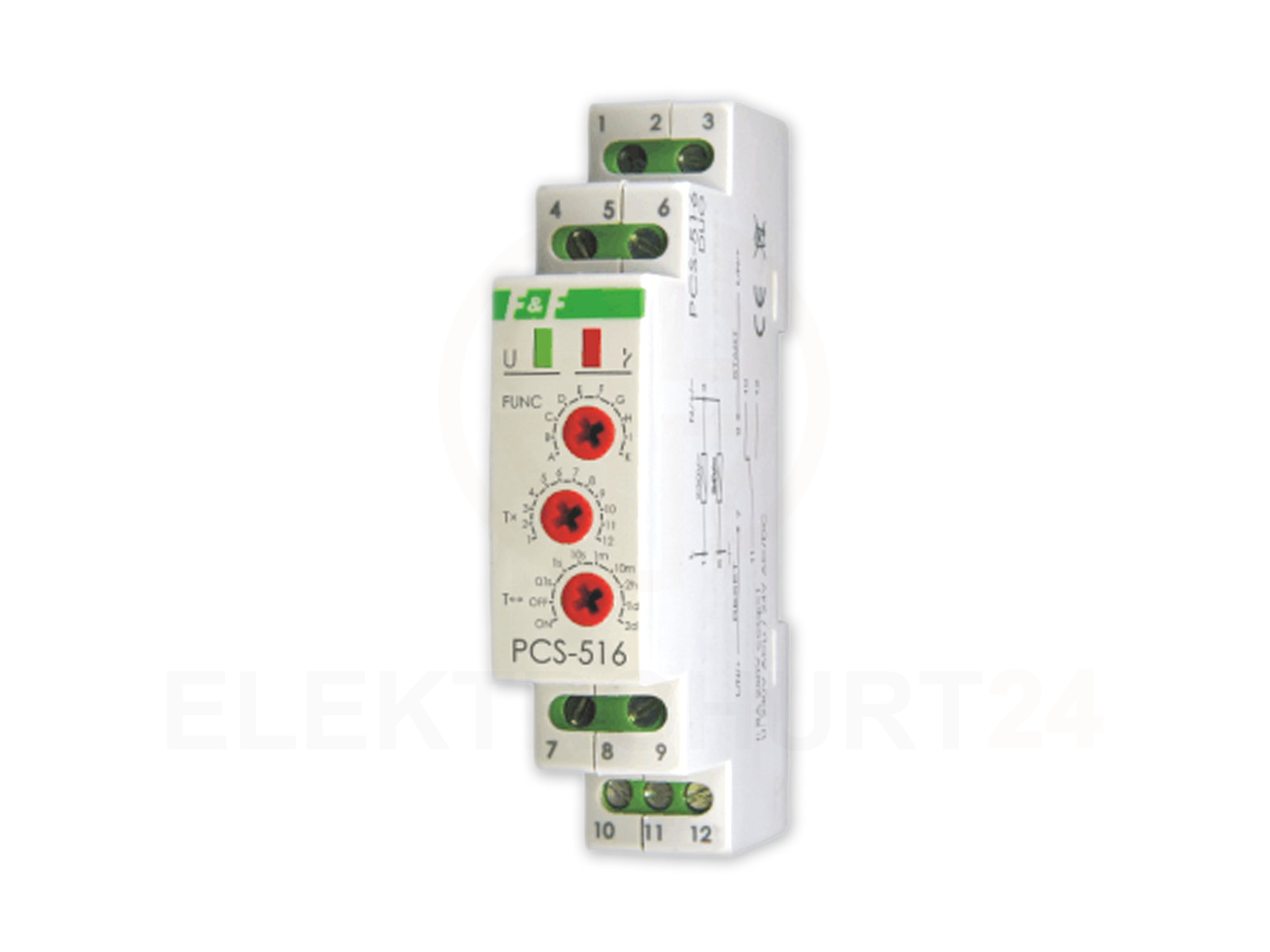

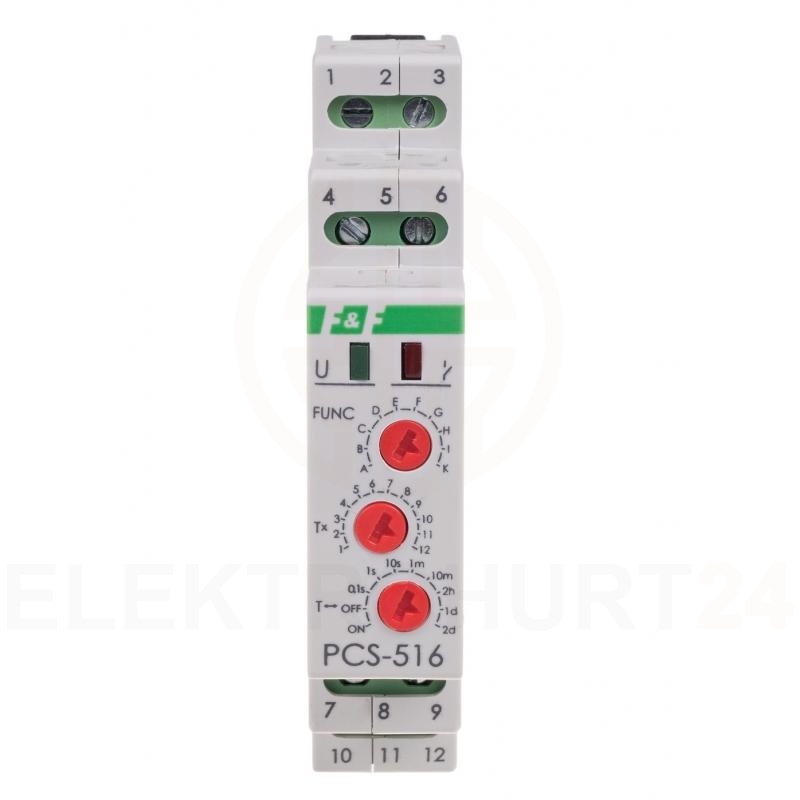

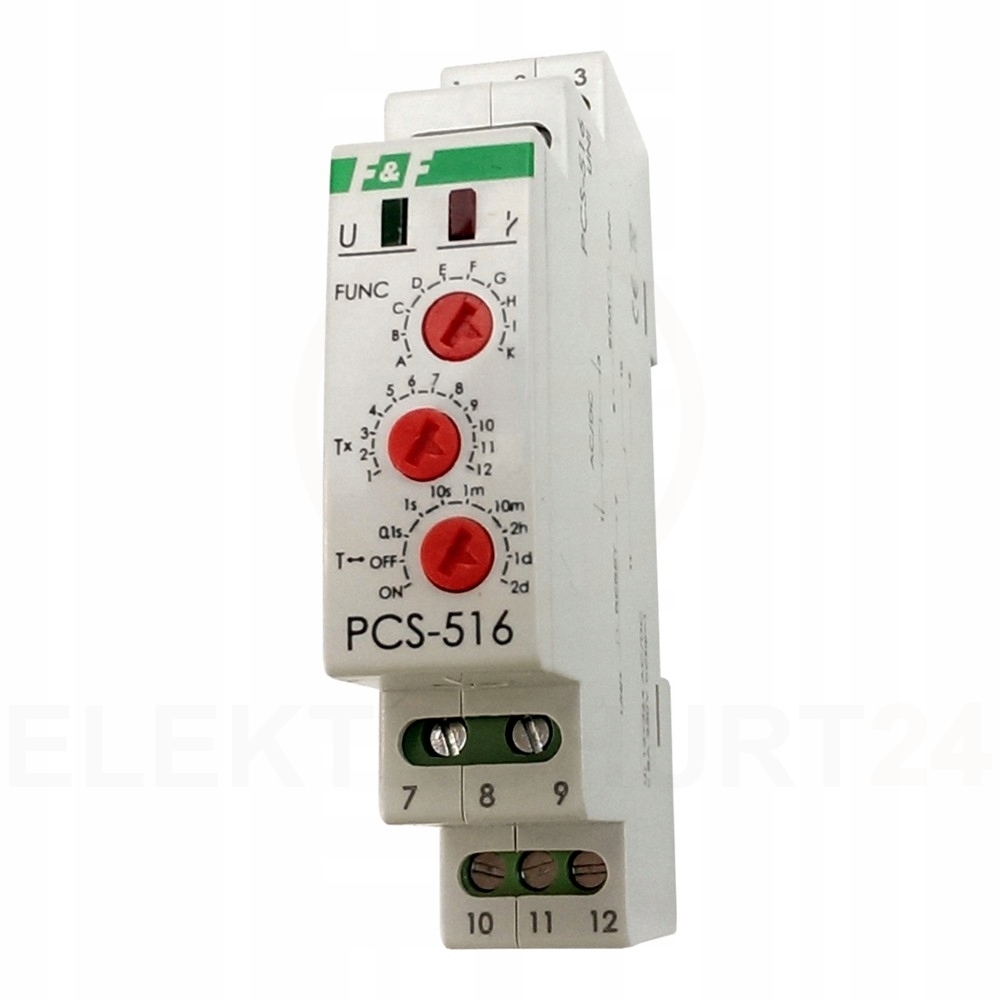

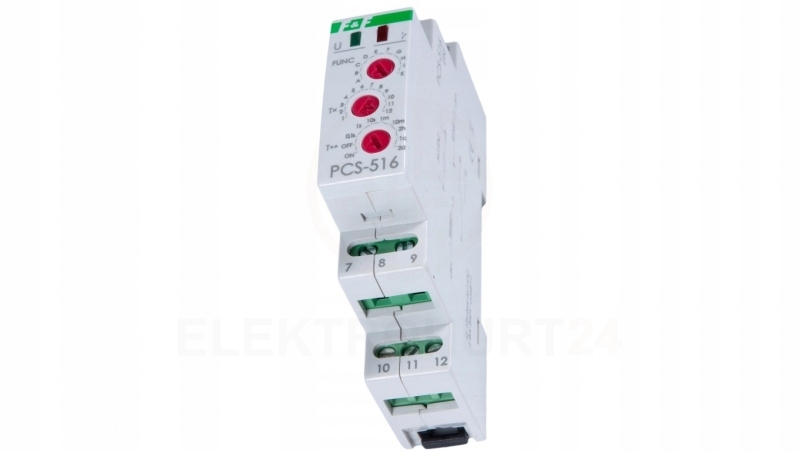

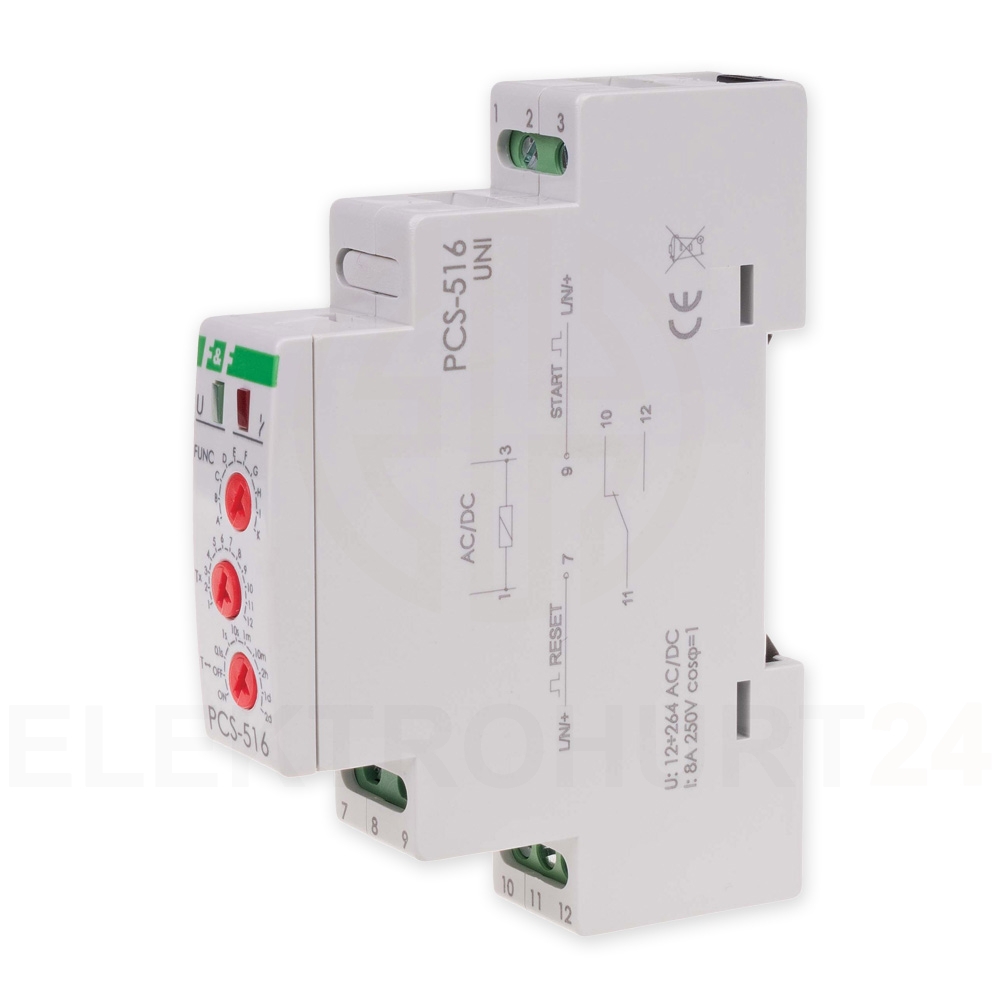

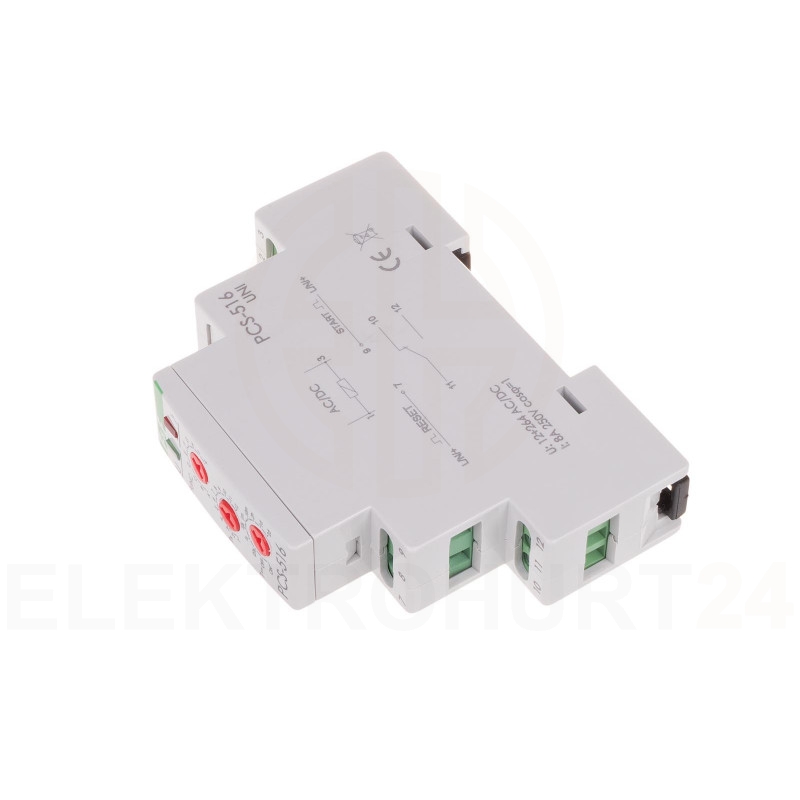

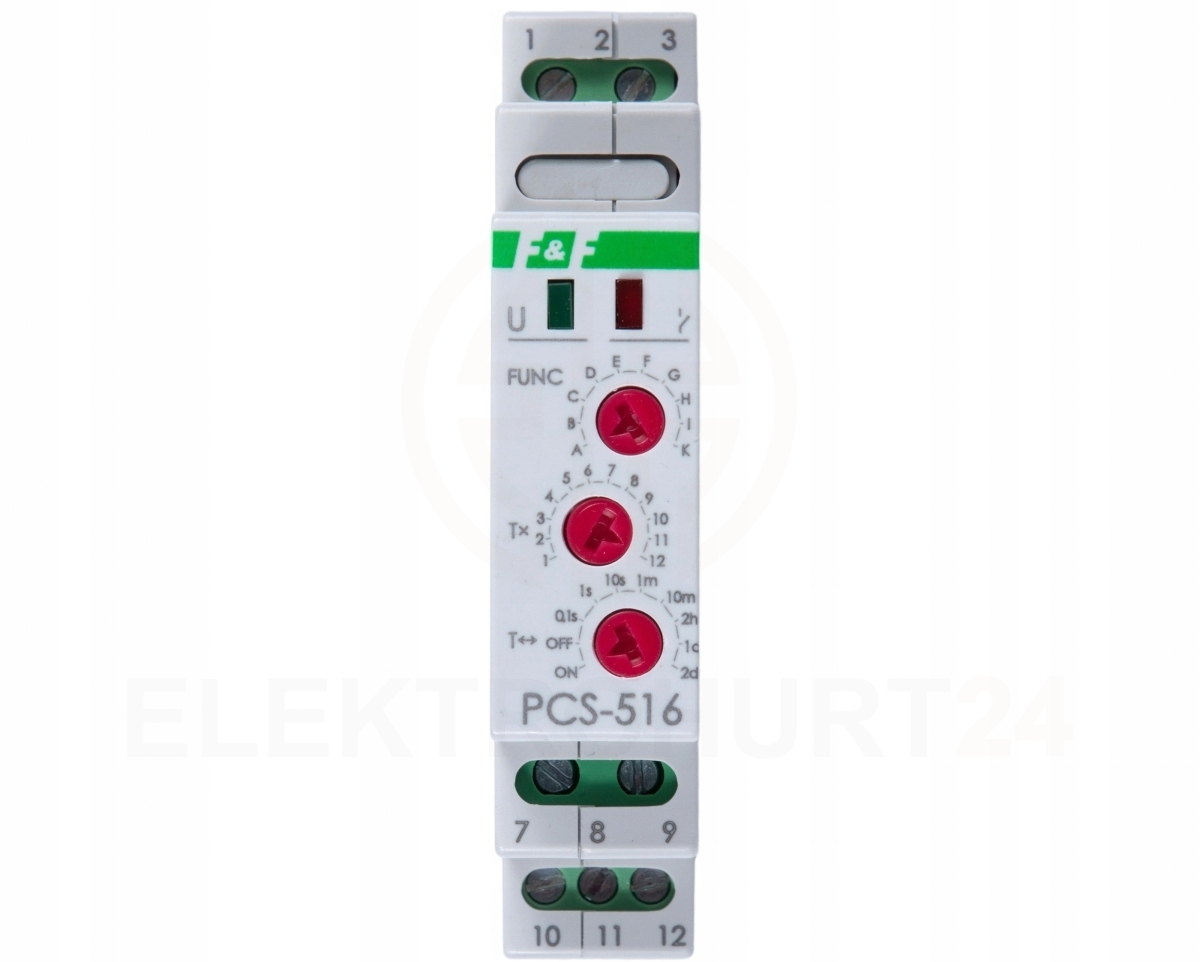

F&F Przekaźnik Czasowy Wielofunkcyjny 1P 8A 12–264V AC/DC

Producent: F&F | Typ: przekaźnik czasowy wielofunkcyjny | Liczba torów: 1P | Prąd znamionowy: 8 A | Zakres napięcia: 12–264 V AC/DC

Przekaźnik czasowy przeznaczony do sterowania obwodami elektrycznymi z wykorzystaniem różnych funkcji czasowych. Umożliwia automatyczne załączanie i wyłączanie odbiorników według ustawionych parametrów, co pozwala na elastyczne dopasowanie działania instalacji. Szeroki zakres napięcia zasilania zwiększa uniwersalność zastosowania.

Przekaźniki  czasowe przeznaczone do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

⚙️ SPECYFIKACJA TECHNICZNA

Model: przekaźnik czasowy F&F wielofunkcyjny

• Producent: F&F
• Typ produktu: przekaźnik czasowy wielofunkcyjny
• Liczba torów: 1P
• Prąd znamionowy: 8 A
• Napięcie zasilania: 12–264 V AC/DC
• Zakres czasu: 0,1 s – 576 h
• Funkcje: wielofunkcyjne (różne tryby pracy czasowej)
• Pobór mocy: ok. 0,8 W
• Montaż: szyna DIN 35 mm
• Stopień ochrony: IP20
• Zastosowanie: sterowanie czasowe obwodów

✅ FUNKCJE PRACY

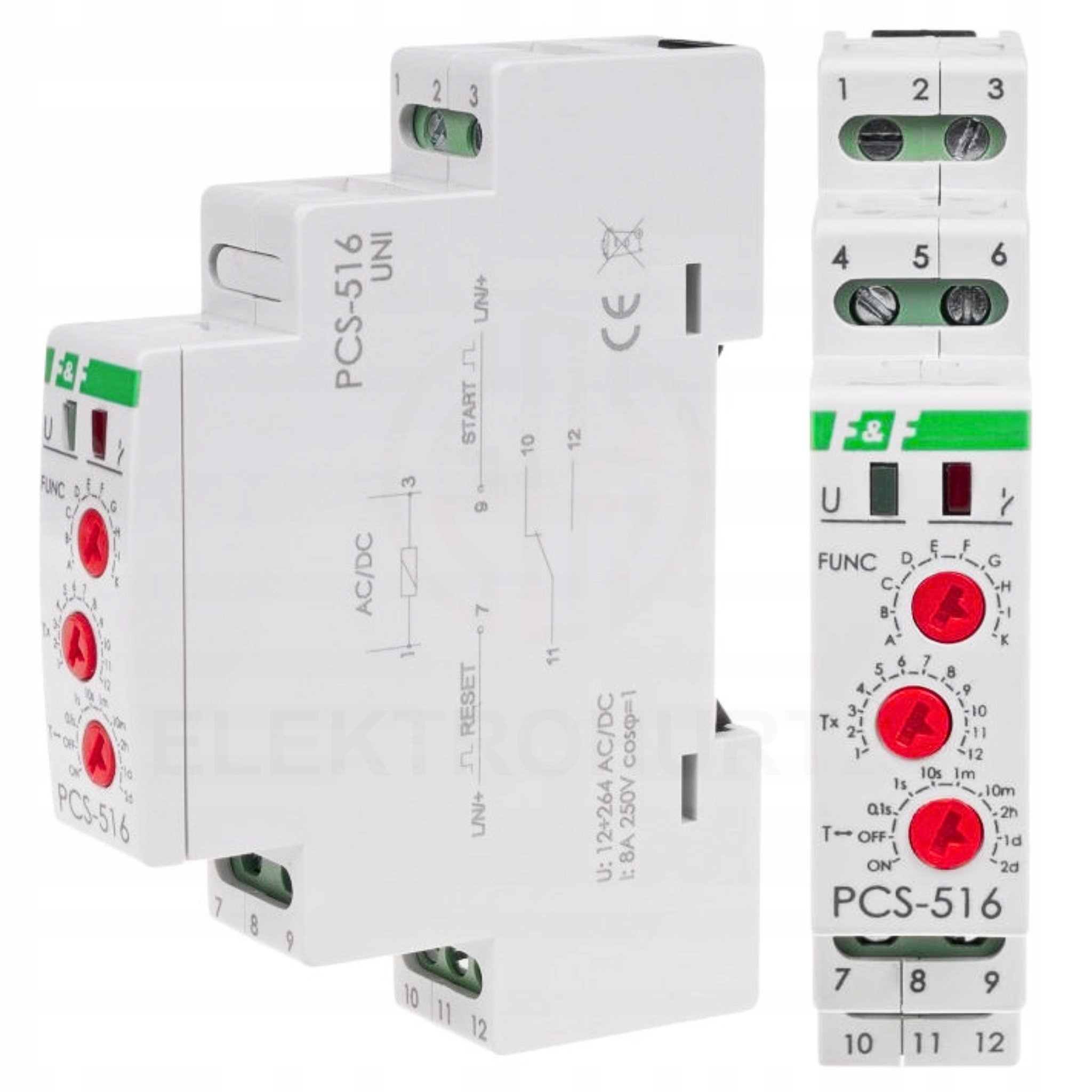

Przekaźnik czasowy PCS-516 UNI realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.

➡️ OPÓŹNIONE ZAŁĄCZENIE

Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

➡️ OPÓŹNIONE WYŁĄCZENIE

Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte

i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

➡️ OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE

Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.

➡️ OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE

Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.

• Generowanie impulsu 0,5 s po zadanym czasie „t”.
• Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.
• Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.
• Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym.
• Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START.
• Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na sygnał START.

Uwaga!

* Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:

• - dla funkcji A, B, C, D, F realizację trybu pracy od początku.
• - dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
• - dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.

* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

• 0,1s: 0,1÷1,2 s
• 1s: 1÷12 s
• 10s: 10÷120 s
• 1m: 1÷12 min.
• 10m: 10÷120 min.
• 2h: 2÷24 godz.
• 1d: 1÷12 dni (24÷288 godz.)
• 2d: 2÷24 dni (48÷576 godz.)

➡️ ZAWARTOŚĆ OFERTY

• Przekaźnik czasowy F&F 1P 8A 12–264V AC/DC – 1 szt.
