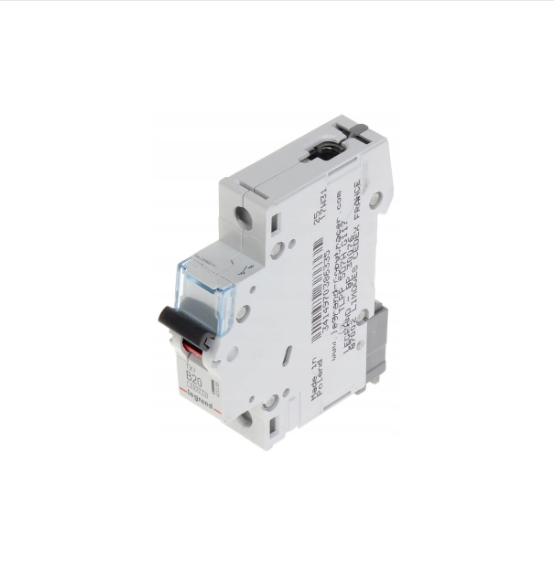

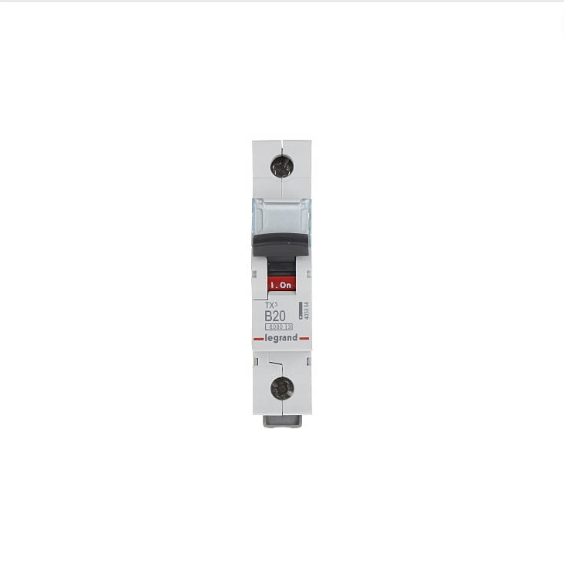

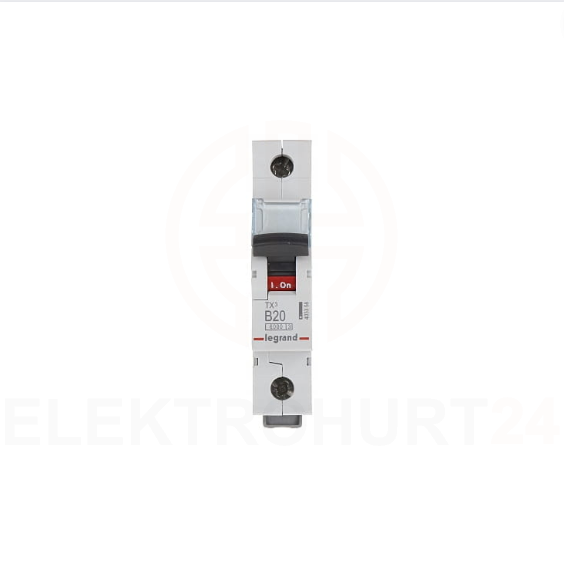

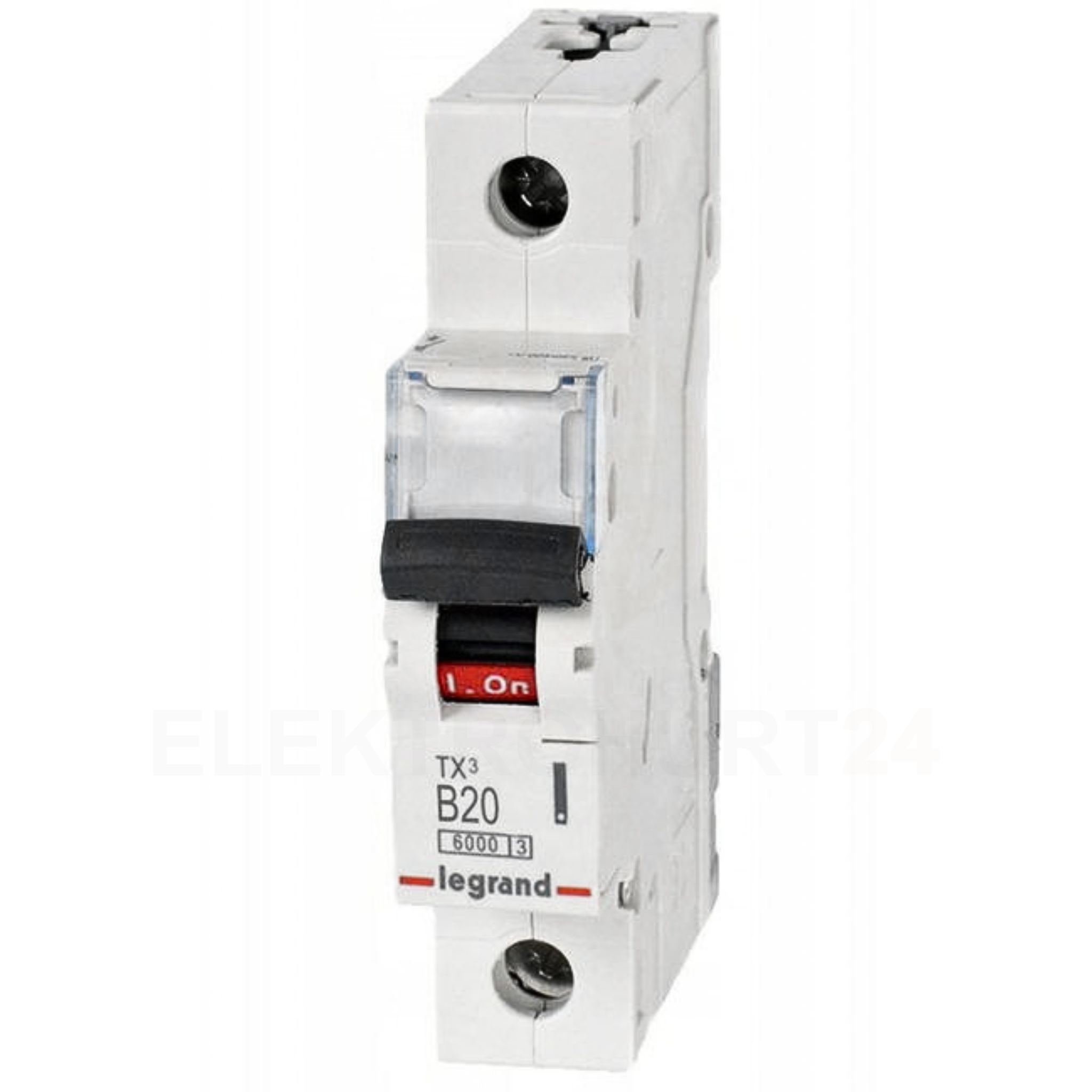

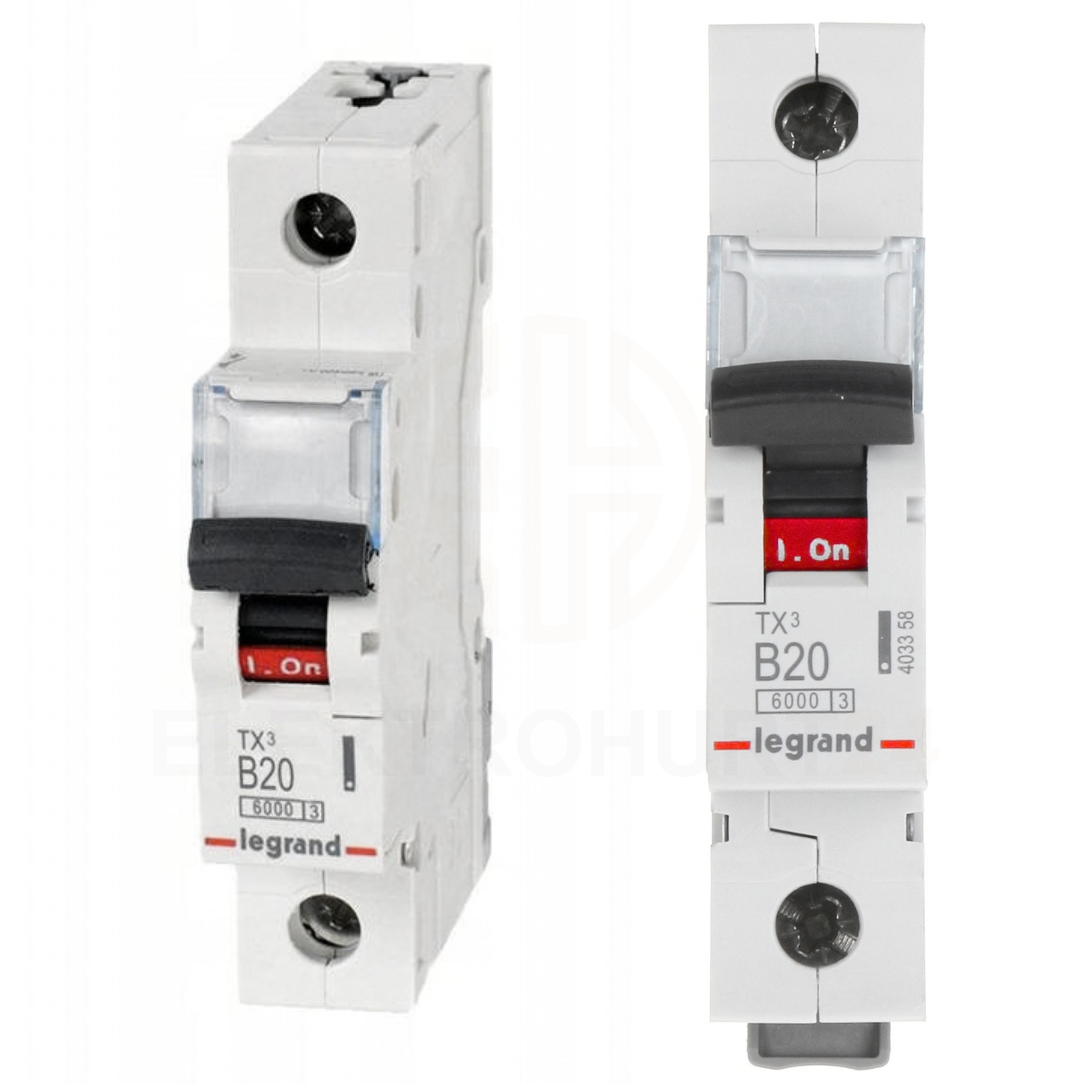

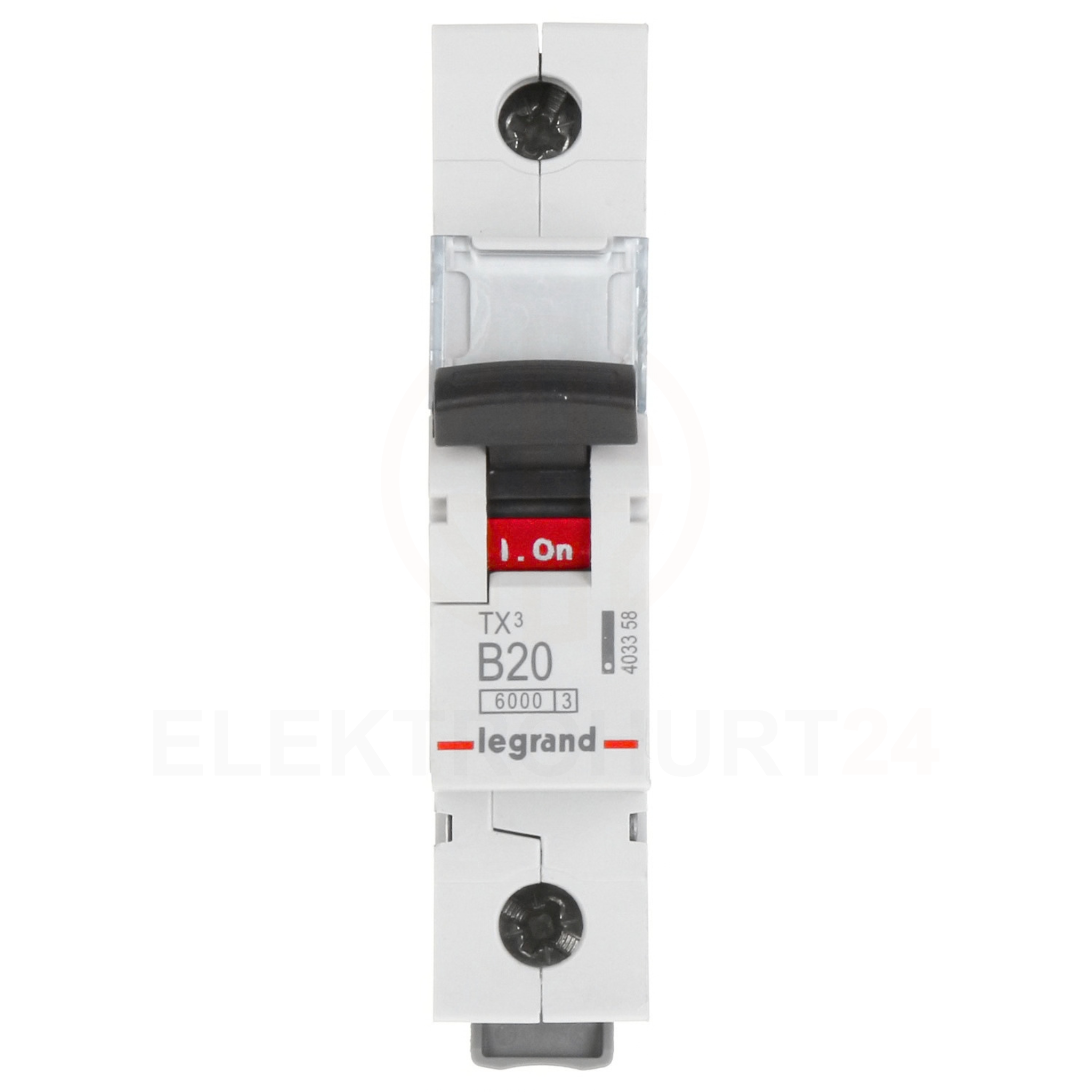

Legrand Wyłącznik Nadprądowy TX3 1P B20A S301 403358

Producent: Legrand | Typ: Wyłącznik nadprądowy | Charakterystyka: B | Prąd znamionowy: 20 A

Wyłącznik nadprądowy serii TX3 to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu. Wyłącznik jest przeznaczony do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych.

Wyłącznik nadprądowy Legrand TX³ S301 B20 służy do zabezpieczania instalacji elektrycznej przed skutkami przeciążeń i zwarć. Jednobiegunowa konstrukcja zajmuje jeden moduł w rozdzielnicy, a montaż na standardowej szynie DIN pozwala wygodnie włączyć aparat do instalacji modułowej. Charakterystyka B zapewnia próg zadziałania członu zwarciowego w zakresie 3–5 × In.

Produkt przeznaczony do zabezpieczania odpowiednio zaprojektowanych obwodów elektrycznych przed przeciążeniami i zwarciami

Dane podstawowe

• Producent: Legrand
• Seria: TX³
• Oznaczenie: S301 B20
• Typ produktu: wyłącznik nadprądowy MCB
• Numer referencyjny: 403358
• Liczba biegunów: 1P
• Liczba biegunów chronionych: 1
• Prąd znamionowy: 20 A
• Charakterystyka wyzwalania: B
• Napięcie: 230/400 V AC
• Zdolność wyłączania wg IEC/EN 60898-1: 6 kA
• Montaż: szyna DIN / TH35
• Szerokość: 1 moduł

Dane szczegółowe

• Próg zadziałania zwarciowego charakterystyki B: 3–5 × In
• Zdolność wyłączania wg IEC/EN 60947-2: 10 kA
• Klasa ograniczenia energii: 3
• Rodzaj napięcia: AC
• Częstotliwość: 50–60 Hz
• Stopień ochrony aparatu: IP20
• Odporność mechaniczna: IK02
• Napięcie izolacji Ui: 500 V
• Napięcie udarowe Uimp: 4 kV
• Typ zacisków: śrubowe
• Kierunek zasilania: od góry lub od dołu

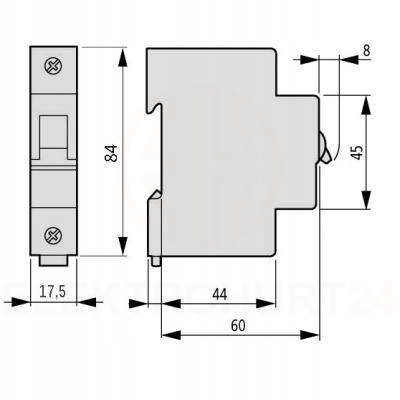

• Szerokość: ok. 17,8 mm
• Wysokość: ok. 88 mm
• Głębokość: ok. 77,8 mm
• Głębokość wbudowania: 44 mm

➡️ ZALETY PRODUKTU LEGRAND TX3 S301

✅ Ochrona przeciążeniowa i zwarciowa

Aparat łączy zabezpieczenie przed długotrwałym przeciążeniem z zabezpieczeniem przed prądem zwarciowym. Dzięki temu realizuje podstawową ochronę nadprądową odpowiednio dobranego obwodu.

✅ Charakterystyka B

Człon elektromagnetyczny charakterystyki B działa w zakresie 3–5-krotności prądu znamionowego. Pozwala to dobrać aparat do obwodów, dla których wymagana jest właśnie taka charakterystyka wyzwalania.

✅ Kompaktowe wykonanie 1P

Jednobiegunowa konstrukcja zajmuje tylko jeden moduł na szynie rozdzielnicy. Pozwala to efektywnie wykorzystać dostępną przestrzeń w obudowie.

✅ Współpraca z systemem aparatury Legrand

Seria TX³ umożliwia stosowanie odpowiednich szyn łączeniowych oraz kompatybilnych akcesoriów modułowych. Ułatwia to budowę uporządkowanej rozdzielnicy i późniejszą rozbudowę instalacji.

➡️ PRODUCENT

Firma Legrand Polska Sp. z o.o. od 1996 roku specjalizuje się w produkcji aparatury zabezpieczeniowej niskiego napięcia, rozdzielnic, listew i kanałów elektroinstalacyjnych. Cały oferowany sprzęt spełnia wymogi norm, posiada atesty i międzynarodowe certyfikaty potwierdzające ich wysoką jakość. Legrand oferuje również osprzęt elektroinstalacyjny, rozdzielnice, szafy i obudowy elektryczne, listwy i kanały kablowe do rozprowadzania instalacji elektrycznych, automatykę domową, systemy wideodomofonowe, transformatory i szynoprzewody, trasy siatkowe, okablowanie strukturalne, oraz systemy zasilania gwarantowanego UPS. W grudniu 2003 roku firma uzyskała certyfikaty ISO 9001 oraz ISO 14001.

❓ Q&A – NAJWAŻNIEJSZE PYTANIA

❓ Czy model 403358 jest wersją B20 czy B16?

To wersja B20 – 20 A. Model B16 ma inną referencję: 403357.

❓ Czy jest to wyłącznik różnicowoprądowy?

Nie. Jest to wyłącznik nadprądowy MCB, zabezpieczający przed przeciążeniem i zwarciem. Nie zastępuje wyłącznika różnicowoprądowego RCD.

❓ Czy aparat można zasilać od góry i od dołu?

Tak. Dokumentacja techniczna serii TX³ wskazuje możliwość zasilania aparatu od góry lub od dołu.

➡️ ZAWARTOŚĆ OFERTY

• Wyłącznik nadprądowy Legrand TX³ S301 B20 1P 20A 403358 - 1 szt.
