Licznik energii elektrycznej 3F elektroniczny
dodaj do przechowalni
Opis

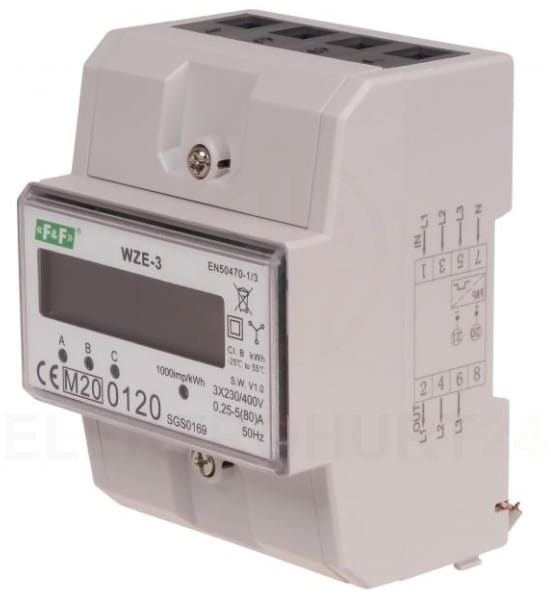

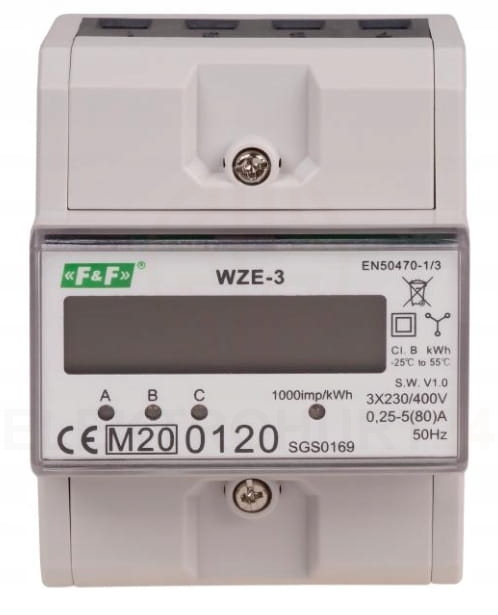

3-fazowy Licznik zużycia energii WZE-3
WZE-3 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Licznik posiada certyfikat zgodności z MID.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).
Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0169
Zasada pracy: napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania z szerokością impulsu: 80+20ms.
Dane techniczne:
- Typ: trójfazowy
- Protokół komunikacyjny: brak
- Zgodność: Dyrektywa MID 2014/32/EU
- Napięcie odniesienia: 3×230/400 V+N
- Prąd bazowy: 0,25÷5 A
- Prąd maksymalny: 80 A
- Minimalny prąd mierzony: 0,04 A
- Pobór własny licznika: 10 VA; 2 W
- Zakres wskazań liczydła: 0÷99999,99 kWh
- Stała licznika: (1 Wh/imp) 1000 imp/kWh
- Sygnalizacja sczytywania: LED czerwona
- Wyjście impulsowe SO+ SO-: otwarty kolektor
- Napięcie podłączenia SO+ SO-: maks. 27 V DC
- Prąd podłączenia SO+ SO-: maks. 27 mA
- Czas impulsu SO+ SO-: 35 ms
- Klasa dokładności: B
- Sygnalizacja poboru prądu: 3×LED czerwona
- Przyłącze: zaciski śrubowe 16 mm²
- Temperatura pracy: -20÷50°C
- Wymiary: 4,5 modułu (75 mm)
- Montaż: na szynie 35 mm
- Stopień ochrony: IP20
