Legrand RX3 wyłącznik nadprądowy 1P C25A S301
dodaj do przechowalni
Opis

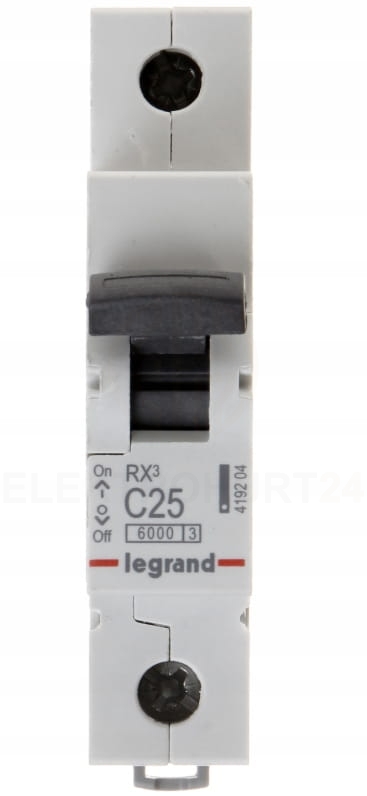

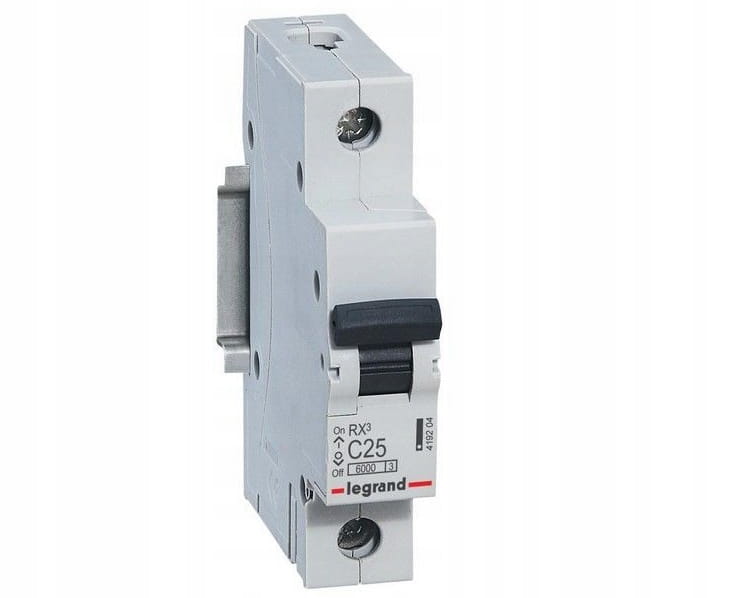

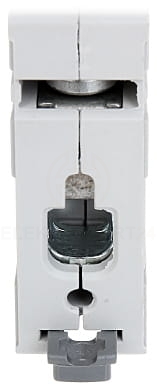

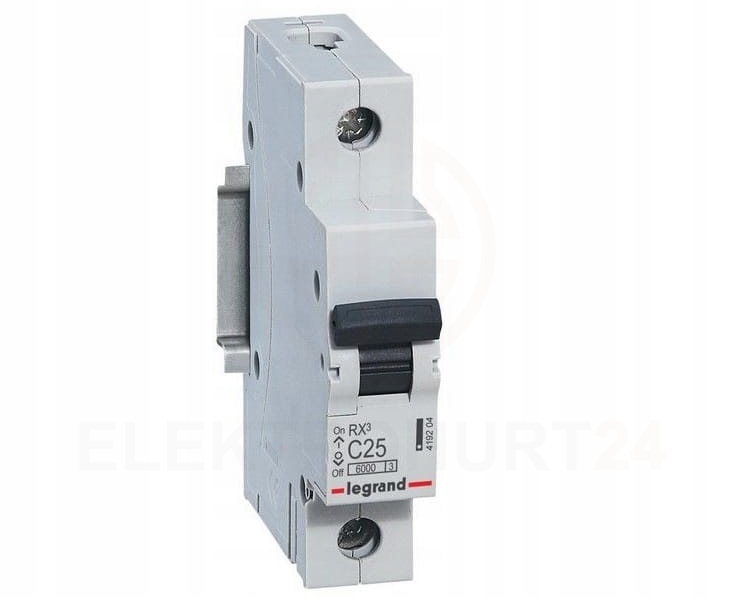

Legrand Wyłącznik Nadprądowy RX3 S301 C25A 1P 6kA 419204
Producent: Legrand | Typ: Wyłącznik nadprądowy MCB | Charakterystyka: C | Prąd znamionowy: 25 A
Wyłącznik nadprądowy Legrand RX³ S301 C25 służy do zabezpieczania odpowiednio dobranych obwodów elektrycznych przed skutkami przeciążeń i zwarć. Charakterystyka C pozwala na zastosowanie w obwodach, w których występują większe prądy rozruchowe niż typowe dla charakterystyki B. Jednobiegunowa konstrukcja zajmuje tylko jedno miejsce modułowe w rozdzielnicy.
Produkt przeznaczony do zabezpieczania obwodów wymagających wyłącznika 1P C25 o znamionowej zdolności zwarciowej 6 kA.
⚙️ SPECYFIKACJA TECHNICZNA
Model: RX3 S301 C25A / 419204
Dane podstawowe
- Producent: Legrand
- Seria: RX³
- Typ produktu: wyłącznik nadprądowy MCB
- Oznaczenie: S301 C25A RX3
- Numer katalogowy: 419204
- Liczba biegunów: 1P
- Liczba biegunów chronionych: 1
- Prąd znamionowy: 25 A
- Charakterystyka wyzwalania: C
- Napięcie znamionowe: 230/400 V AC
- Znamionowa zdolność zwarciowa: 6 kA
- Norma: IEC/EN 60898-1
- Klasa ograniczenia energii: 3
- Montaż: szyna DIN
- Szerokość: 1 moduł
Dane szczegółowe
- Rodzaj napięcia: AC
- Zakres częstotliwości: 50–60 Hz
- Sposób przyłączenia: zaciski śrubowe
- Możliwość zasilania: od góry lub od dołu
- Montaż mechaniczny: szyna DIN
- Stopień ochrony aparatu: IP20
- Odporność mechaniczna: IK02
- Napięcie izolacji Ui: 500 V
- Napięcie udarowe Uimp: 4 kV
- Kolor obudowy: szary
- Kolor zbliżony: RAL 7035
- Możliwość przyłączenia szyny grzebieniowej: tak
- Możliwość przyłączenia szyny sztyftowej: tak
- Możliwość wyposażenia w styki pomocnicze, wyzwalacze lub napędy: nie
➡️ ZALETY PRODUKTU LEGRAND RX3 S301 C25A
✅ Charakterystyka C25
Połączenie charakterystyki C z prądem znamionowym 25 A pozwala jednoznacznie dobrać aparat do parametrów projektowanego obwodu. Charakterystyka C jest stosowana tam, gdzie właściwości odbiorników wymagają wyższego progu zadziałania członu zwarciowego niż w aparatach o charakterystyce B.
✅ Ochrona przed przeciążeniem i zwarciem
Wyłącznik MCB reaguje na dwa podstawowe rodzaje przetężeń występujących w instalacji: przeciążenia oraz zwarcia. Dzięki temu pojedynczy aparat realizuje podstawową ochronę nadprądową odpowiednio dobranego obwodu. Legrand
✅ Tylko 1 moduł w rozdzielnicy
Jednobiegunowy S301 zajmuje jedno miejsce modułowe na szynie DIN. Pozwala to efektywnie wykorzystać przestrzeń dostępnej rozdzielnicy. Legrand
✅ Zdolność zwarciowa 6 kA
Seria RX³ ma znamionową zdolność zwarciową 6000 A według IEC/EN 60898-1. Parametr ten jest istotny podczas doboru aparatu do spodziewanego prądu zwarciowego w miejscu instalacji.
➡️ PRODUCENT
Firma Legrand Polska Sp. z o.o. od 1996 roku specjalizuje się w produkcji aparatury zabezpieczeniowej niskiego napięcia, rozdzielnic, listew i kanałów elektroinstalacyjnych. Cały oferowany sprzęt spełnia wymogi norm, posiada atesty i międzynarodowe certyfikaty potwierdzające ich wysoką jakość. Legrand oferuje również osprzęt elektroinstalacyjny, rozdzielnice, szafy i obudowy elektryczne, listwy i kanały kablowe do rozprowadzania instalacji elektrycznych, automatykę domową, systemy wideodomofonowe, transformatory i szynoprzewody, trasy siatkowe, okablowanie strukturalne, oraz systemy zasilania gwarantowanego UPS. W grudniu 2003 roku firma uzyskała certyfikaty ISO 9001 oraz ISO 14001.
❓ Q&A – NAJWAŻNIEJSZE PYTANIA
❓ Czy jest to wersja B25 czy C25?
C25. Bardzo podobny RX³ S301 B25 ma numer katalogowy 419138. Model 419204 ma charakterystykę C, dlatego tych dwóch aparatów nie należy ze sobą mylić.
❓ Czy wyłącznik posiada funkcję różnicowoprądową 30 mA?
Nie. To klasyczny wyłącznik nadprądowy MCB, zabezpieczający przed przeciążeniami i zwarciami. Nie zastępuje wyłącznika różnicowoprądowego RCD ani aparatu RCBO.
❓ Czy do aparatu można zamontować styki pomocnicze lub wyzwalacz?
Nie. Dokumentacja Legrand dla tej serii RX³ wskazuje brak możliwości wyposażenia tych wyłączników w styki pomocnicze, wyzwalacze lub napędy.
➡️ ZAWARTOŚĆ OFERTY
- Wyłącznik nadprądowy Legrand RX³ S301 C25 1P 25 A 6 kA, 419204 - 1 szt.
